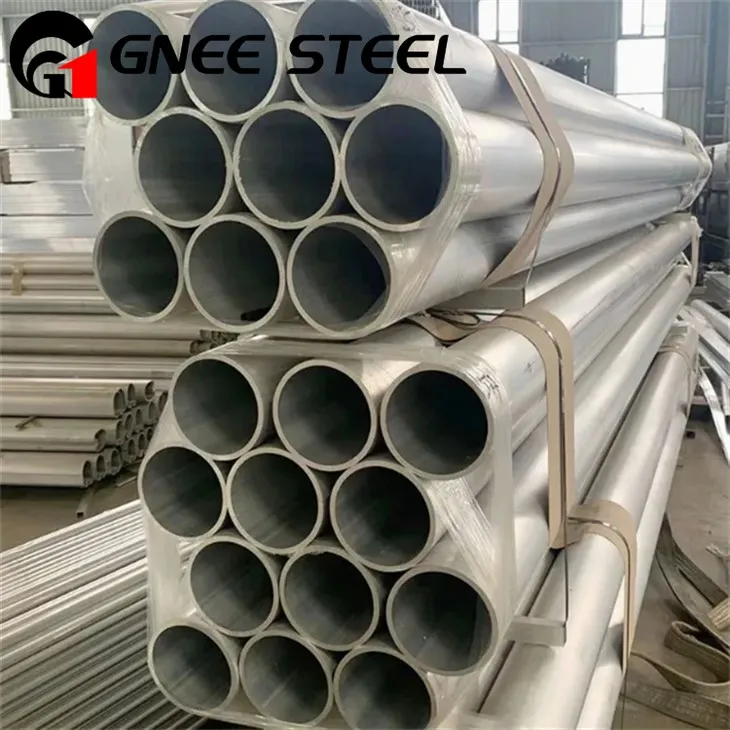

Ống GH3030
Là nhà cung cấp và sản xuất hàng đầu tại Trung Quốc, GNEE Steel cung cấp các sản phẩm hợp kim dựa trên niken-hiệu quả về mặt chi phí.
- Gửi email-:ss@gneesteel.com
- Điện thoại:+8615824687445
Mô tả ống GH3030
Ống GNEE GH3030
GH3030 là siêu hợp kim được tăng cường dung dịch rắn dựa trên niken-crom{2}}được thiết kế cho các ứng dụng yêu cầu khả năng chống oxy hóa tuyệt vời và tính toàn vẹn cấu trúc ở nhiệt độ cao. Ống thép GH3030 được quốc tế công nhận tương đương với Nimonic 75, duy trì các đặc tính cơ học tuyệt vời trong môi trường oxy hóa ở nhiệt độ lên tới 800 độ (liên tục) và 1000 độ (ngắn hạn).
Gnee Steel, nhà sản xuất siêu hợp kim chuyên nghiệp, cung cấp ống thép GH3030 với cấu trúc thớ được tối ưu hóa, đảm bảo hiệu suất tối ưu trong buồng đốt, bộ trao đổi nhiệt và lò nung.
Bạn đang tìm kiếm một đối tác chuỗi cung ứng đáng tin cậy? Chúng tôi cung cấp giá bán buôn theo cấp độ cho các đơn đặt hàng ống GH3030.
Nhận báo giá ống GH3030 ngay bây giờ
| CÁC LỚP TƯƠNG ĐƯƠNG CỦA Nhiệt Độ Cao Gh3030: |
| Trung Quốc | Nga |
| GH3030 | XH78T |
Kích thước & Phạm vi kích thước có sẵn
Chúng tôi chuyên vềVẽ nguội chính xác & ủ sángống có dung sai chặt chẽ.
Đường kính ngoài (OD):6,0 mm – 219,0 mm
Độ dày của tường (WT):0,5 mm – 20,0 mm
Chiều dài:Tiêu chuẩn 6m hoặcCắt chính xác-theo-chiều dài(±1mm).
Bề mặt hoàn thiện: Được ủ sáng (BA), đồ chua, hoặcđánh bóng(theo yêu cầu Ra của bạn).
Thông số kỹ thuật ống hợp kim GH3030
| Thông số kỹ thuật ỐNG/ ỐNG nhiệt độ cao Gh3030: |
| Cấp | Nhiệt độ cao Gh3030 |
| Phạm vi | 1/2" Lỗ danh nghĩa đến 16" Lỗ danh nghĩa |
| Chiều dài | Độ dài ngẫu nhiên đơn, ngẫu nhiên đôi và cắt. |
| Hoàn thành | Tấm cán nóng (HR), Tấm cán nguội (CR), 2B, 2D, BA NO(8), SATIN (Met with Plastic Coated) |
| Hình thức | Tròn, vuông, hình chữ nhật, thủy lực vv |
| Kiểu | Liền mạch / ERW / Hàn / Chế tạo / EFW |
Ống liền mạch Incoloy 800/800H/800HTĐặc điểm kỹ thuật
Thành phần hóa học (%) của ống GH3030
GH3030 của chúng tôi tuân thủ nghiêm ngặt các tiêu chuẩn cấp GB/T 15062 và hàng không vũ trụ-.
| Yếu tố | Ni | Cr | Ti | Al | Fe | C | Mn | Sĩ | P | S |
| tối thiểu | Bal | 19.00 | 0.15 | - | - | - | - | - | - | - |
| Tối đa | Bal | 22.00 | 0.35 | 0.15 | 1.50 | 0.12 | 0.70 | 0.80 | 0.015 | 0.010 |
Tính chất cơ học của ống GH3030 (ở nhiệt độ phòng)
| Tài sản | Giá trị |
|---|---|
| Độ bền kéo (Rm) | Lớn hơn hoặc bằng 590 MPa |
| Sức mạnh năng suất (Rp0,2) | Lớn hơn hoặc bằng 245 MPa |
| Độ giãn dài (A5) | Lớn hơn hoặc bằng 35% |
| độ cứng | Nhỏ hơn hoặc bằng 200 HBW |
Ống GH3030 - Tính chất vật lý
| Tài sản vật chất | Giá trị |
|---|---|
| Tỉ trọng | 8,4 g/cm³ |
| Phạm vi nóng chảy | 1374 độ - 1420 độ |
| Nhiệt dung riêng (20-100 độ) | 440 J/(kg·K) |
Ống liền mạch GH3030: Biểu đồ kích thước và trọng lượng lý thuyết
Trọng lượng lý thuyết được tính toán dựa trên mật độ GH3030 của8,4 g/cm³.
Công thức: Trọng lượng ( kg/m )=(OD - WT) × WT × 0,02638
| Đường kính ngoài (OD) | Độ dày của tường (WT) | Trọng lượng lý thuyết (kg/m) | Xử lý chung |
| 6,0 mm | 1,0 mm | 0,132 kg | Vẽ lạnh / mao mạch |
| 10,0 mm | 1,5 mm | 0,336kg | Vẽ lạnh |
| 18,0 mm | 2,0 mm | 0,844kg | Vẽ nguội / BA |
| 25,0 mm | 2,5 mm | 1,484kg | Vẽ lạnh |
| 38,0mm | 3.0mm | 2,770 kg | Kéo nguội / Cán nóng |
| 57,0 mm | 3,5 mm | 4,945 kg | Cán Nóng/Dưa Chua |
| 76,0 mm | 4,0 mm | 7,597 kg | cán nóng |
| 108,0mm | 5,0 mm | 13,586 kg | Cán nóng / rèn |
| 219,0mm | 8,0 mm | 44,530 kg | rèn & gia công |
2. Bảng xếp hạng áp suất cho phép ước tính GH3030
Xếp hạng áp suất được tính bằng công thức Barlow và bao gồm hệ số an toàn tiêu chuẩn. Là chuyên gia về nhiệt độ-cao, Gnee Steel lưu ý rằng áp suất cho phép giảm đáng kể khi nhiệt độ vận hành tăng.
Tài liệu tham khảo: Ống liền mạch GH3030 được ủ
| OD x WT (mm) | ở 20 độ (MPa) | ở 600 độ (MPa) | ở 800 độ (MPa) |
| 10 x 1.0 | 25,5 MPa | 17,8 MPa | 8,2 MPa |
| 18 x 1.5 | 21,2 MPa | 14,8 MPa | 6,8 MPa |
| 25 x 2.0 | 20,4 MPa | 14,2 MPa | 6,5 MPa |
| 38 x 3.0 | 20,0 MPa | 14,0 MPa | 6,4 MPa |
| 57 x 4.0 | 17,9 MPa | 12,5 MPa | 5,7 MPa |
| 76 x 5.0 | 16,7 MPa | 11,6 MPa | 5,3 MPa |
| 108 x 6.0 | 14,2 MPa | 9,9 MPa | 4,5 MPa |
Tuyên bố từ chối trách nhiệm:Những số liệu này chỉ mang tính tham khảo kỹ thuật. Giới hạn áp suất thực tế phải tính đến giới hạn ăn mòn và các tiêu chuẩn an toàn cụ thể (ASME, GB hoặc EN).
3. Các tiêu chuẩn dung sai chính cho ống GH3030
Chúng tôi cung cấp ống GH3030 với độ chính xác kích thước cao để đảm bảo lắp ráp liền mạch trong ống góp nhiên liệu hoặc bộ trao đổi nhiệt của bạn.
Dung sai đường kính ngoài (OD):±0,1% hoặc ±0,05 mm (tùy theo mức nào chặt hơn).
Dung sai độ dày của tường (WT):±10% hoặc ±0,03 mm.
Độ thẳng:Nhỏ hơn hoặc bằng 1,0 mm/m (đối với máy cấp liệu tự động).
Ứng dụng của ống & ống Incoloy 800/ 800H/ 800HT
ống GH3030là thành phần thiết yếu cho các bộ phận phải chịu chu kỳ nhiệt cực độ:
Hàng không vũ trụ:Ống nhiên liệu và ống lửa trong buồng đốt động cơ phản lực.
Lò công nghiệp:Ống bức xạ, vỏ bọc cặp nhiệt điện và lớp lót lò.
Phát điện:Đường ống bên trong dành cho tua-bin hơi nước và tua-bin khí nhiệt độ cao.
Hóa dầu:Ống hỗ trợ chất xúc tác và bộ trao đổi nhiệt-nhiệt độ cao.
Thử nghiệm ống Incoloy 800/ 800H/ 800HT
Gnee Steel nổi tiếng với độ chính xác kích thước hoàn hảo. Tất cả các sản phẩm đều trải qua quá trình kiểm tra nghiêm ngặt trước khi xuất xưởng. Chúng tôi thực hiện cả thử nghiệm phá hủy và{2}}không phá hủy trên tất cả các sản phẩm.
Kiểm tra dòng điện xoáy
Phân tích áp suất thủy tĩnh
Thử nghiệm bảo vệ chống ăn mòn rỗ
Công nghiệp sản xuất điện
Nhận dạng thành phần vật liệu
Bao Bì Ống Incoloy 800/ 800H/ 800HT
Thép Gneesử dụng các phương pháp đóng gói an toàn và hiệu quả nhất cho mọi loại hình vận chuyển hàng hóa. Phương pháp đóng gói của chúng tôi bao gồm:
Thùng gỗ
Pallet gỗ
Bao bì bọc co lại
Hộp các tông
Thùng gỗ
Giới thiệu về thép Gnee
Để đảm bảo độ tin cậy-không có lỗi trong môi trường luồng khí-tốc độ cao, mỗiỐng GH3030Trải qua quy trình kiểm soát chất lượng nghiêm ngặt:
Nóng chảy cảm ứng chân không + Làm lại bằng điện xỉ:Nấu chảy cảm ứng chân không kết hợp với nấu chảy lại bằng điện xỉ sẽ tạo ra kim loại siêu tinh khiết.
Cán nguội / Vẽ:Quá trình xử lý nhiều{0}}đạt được độ chính xác về chiều.
Ủ sáng:Quá trình ủ được thực hiện trong môi trường hydro được kiểm soát để đảm bảo bề mặt sạch sẽ, không có cặn.
Thử nghiệm 100% không{1}}phá hủy:Mỗi đường ống đều trải qua thử nghiệm dòng điện xoáy và thử nghiệm siêu âm (UT).
Chứng nhận:Tất cả các lô hàng đều có Chứng chỉ kiểm tra vật liệu (MTC) EN 10204 3.1 hoàn chỉnh.
Giấy chứng nhận ống Gnee Steel GH3030
Câu hỏi thường gặp
Câu hỏi 1: GH3030 so sánh với ống thép không gỉ 310S như thế nào?
A:Trong khi 310S là một loại thép chịu nhiệt-thông thường thì GH3030 lại là một siêu hợp kim gốc niken. Nó mang lại khả năng chống oxy hóa tốt hơn đáng kể và ngăn chặn hiện tượng giòn "pha sigma" ảnh hưởng đến thép không gỉ sau khi tiếp xúc lâu dài ở nhiệt độ 800 độ .
Câu 2: Ống GH3030 có thể hàn dễ dàng không?
A:Đúng. GH3030 được đánh giá cao nhờ khả năng hàn tuyệt vời. Nó có thể được nối bằng cách sử dụng TIG, MIG hoặc hàn điểm mà không có nguy cơ bị nứt sau{3}}mối hàn, khiến nó trở nên lý tưởng cho các hệ thống nhiệt được chế tạo phức tạp.
Câu hỏi 3: Thời gian sản xuất thông thường của bạn đối với các ống có kích thước-tùy chỉnh là bao lâu?
A:Các mặt hàng chứng khoán được vận chuyển trong vòng7 ngày. Đối với các đơn hàng-được vẽ chính xác tùy chỉnh, thời gian thực hiện thông thường của chúng tôi là3 đến 4 tuần, bao gồm cả-thử nghiệm không phá hủy đầy đủ.
Câu hỏi 4: Bạn có hỗ trợ giao hàng tận nơi trên toàn cầu-tới{2}}không?
A:Đúng. Là một người có kinh nghiệmnhà xuất khẩu toàn cầu, chúng tôi cung cấp dịch vụ hậu cần hàng không, đường biển và chuyển phát nhanh với sự hỗ trợ thông quan đầy đủ cho hơn 60 quốc gia.
