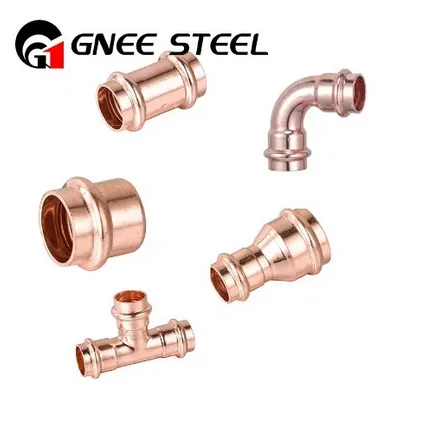

1: Các tiêu chuẩn và cấp độ sản xuất chính cho phụ kiện ống Đồng{1}}niken là gì và việc lựa chọn giữa kết cấu liền mạch và kết cấu rèn/hàn ảnh hưởng đến ứng dụng của chúng như thế nào?
Các phụ kiện đường ống bằng đồng-Niken (Cu-Ni) được sản xuất theo các tiêu chuẩn quốc tế nghiêm ngặt xác định hình dạng, mức áp suất và tính toàn vẹn của vật liệu. Hai loại chính là 90-10 CuNi (UNS C70600) và 70-30 CuNi (UNS C71500), loại sau có độ bền cao hơn và khả năng chống ăn mòn vượt trội cho các dịch vụ đòi hỏi khắt khe hơn.
Các tiêu chuẩn quản lý phân chia dựa trên phương pháp sản xuất:
Đối với các phụ kiện liền mạch: ASTM B466 / ASME SB466 là thông số kỹ thuật chính cho các phụ kiện ống đồng{2}}niken liền mạch. Điều này bao gồm khuỷu tay, tees, bộ giảm tốc và nắp được tạo ra bằng cách ép đùn hoặc xuyên thấu, mang lại cấu trúc hạt đồng nhất không có đường hàn vốn có. Đây là cấu trúc được ưu tiên sử dụng cho các dịch vụ-áp suất cao,-độ tinh khiết cao hoặc ăn mòn nghiêm trọng trong đó tính đồng nhất của vật liệu là tối quan trọng.
For Wrought (Welded) Fittings: ASTM B467 / ASME SB467 covers wrought copper-nickel fittings, which are typically fabricated from pipe or plate by forming and welding. This method is more economical for larger diameters (e.g., >NPS 12") hoặc các hình dạng phức tạp không dễ ép đùn.
Các tiêu chuẩn về kích thước đều quan trọng như nhau:
Phụ kiện hàn đối đầu-: ASME B16.9 xác định kích thước cho phụ kiện hàn đối đầu rèn-được sản xuất tại nhà máy (khuỷu tay, chữ T, mũ, hộp giảm tốc).
Ổ cắm-Phụ kiện hàn & ren: ASME B16.11 xác định kích thước và cấp áp suất (Loại 3000, 6000, v.v.) cho các phụ kiện hàn và ren ổ cắm-được rèn nhỏ hơn.
Việc lựa chọn giữa kết cấu liền mạch và kết cấu rèn sẽ tác động trực tiếp đến tính phù hợp-cho-dịch vụ:
Phụ kiện liền mạch (B466): Được sử dụng trong các hệ thống hàng hải quan trọng (ví dụ: hệ thống làm mát bằng nước biển của hải quân, vòng cấp nước cứu hỏa ngoài khơi), đường khử muối áp suất cao- và chế biến dược phẩm khi không có mối hàn dọc sẽ loại bỏ vị trí tiềm ẩn gây ăn mòn kẽ hở hoặc hình thành khuyết tật.
Phụ kiện rèn/hàn (B467): Hoàn toàn phù hợp cho dịch vụ hàng hải nói chung, hệ thống áp suất thấp-đến-trung bình, đường dẫn nước biển có đường kính-lớn và ống dẫn trong đó hiệu quả chi phí-là yếu tố then chốt. Các mối hàn trong phụ kiện B467 được chụp X quang và xử lý nhiệt-hoàn toàn, đảm bảo tính toàn vẹn cho dịch vụ được chỉ định của chúng.
2: Trong hệ thống nước biển và nước biển ngoài khơi, tại sao các phụ kiện Cu-Ni, đặc biệt là khuỷu tay và chữ T, phải tuân theo các quy tắc thiết kế và lắp đặt cụ thể để chống xói mòn-ăn mòn?
Xói mòn-ăn mòn là sự mất mát vật liệu tăng tốc do tác động kết hợp của sự tấn công ăn mòn và mài mòn cơ học từ dòng chất lỏng. Trong hệ thống nước biển Cu-Ni, các bộ phận thay đổi hướng dòng chảy (khuỷu tay, điểm nối) là vị trí chính cho hiện tượng này do nhiễu loạn, va chạm và tạo bọt tiềm ẩn.
Các quy tắc thiết kế và lắp đặt quan trọng bao gồm:
Minimum Wall Thickness Specifications: Engineers often specify schedule 80S or schedule 160 pipe and matching heavy-wall fittings for high-velocity seawater systems (>3 m/s for 90-10, >5 m/s trong 70-30). Độ dày thành bổ sung hoạt động như một chất cho phép ăn mòn và chịu được sự mỏng đi cơ học.
Giới hạn vận tốc dòng chảy: Thiết kế hệ thống phải tuân thủ vận tốc tối đa được khuyến nghị. Đối với 90-10 CuNi trong nước biển sạch, tốc độ này thường là 1,2-2,4 m/s đối với dịch vụ thông thường và lên tới 3 m/s đối với thiết bị ngưng tụ. Đối với 70-30 CuNi, giới hạn có thể mở rộng tới 4-6 m/s. Vượt quá những vận tốc này, đặc biệt là khi có cát hoặc bọt khí, sẽ làm bong lớp màng oxit bảo vệ nhanh hơn khả năng tái tạo.
Bán kính khuỷu tay: Các khuỷu tay có bán kính dài{0}}(LR, 1,5D) được ưu tiên nhiều hơn các khuỷu tay có bán kính-ngắn (SR, 1,0D). Chỗ uốn nhẹ hơn của khuỷu LR làm giảm sự phân tách dòng chảy, nhiễu loạn và tác động trực tiếp lên thành ngoài của chỗ uốn, làm giảm đáng kể khả năng-ăn mòn do xói mòn.
Định hướng của ống nối: Đối với nước có nhiều hạt-, ống nối định hướng (nơi nhánh thẳng hàng theo hướng dòng chảy) được sử dụng thay cho ống nối thẳng tiêu chuẩn để giảm thiểu tác động trực tiếp lên vùng háng. Trong các tee được chế tạo, mối hàn bên trong tại nhánh phải được mài nhẵn để tránh tạo ra các kẽ hở hỗn loạn.
Vận hành hệ thống: Trong quá trình-khởi động, hệ thống phải được xả ở tốc độ giảm để cho phép màng cuprit (Cu₂O) ổn định, bảo vệ hình thành trên tất cả các bề mặt bên trong, bao gồm cả các phụ kiện, trước khi đưa vào dòng chảy thiết kế đầy đủ.
3: Các quy trình hàn quan trọng và việc lựa chọn kim loại phụ để chế tạo và lắp đặt cụm ống Cu-Ni là gì và tại sao-xử lý sau hàn là không-thương lượng?
Khả năng hàn của Cu{0}}Ni tốt nhưng cần có quy trình kiểm soát nghiêm ngặt để duy trì khả năng chống ăn mòn của nó. Mối nối nơi khớp nối với đường ống là điểm quan trọng toàn vẹn.
Quy trình hàn: Hàn hồ quang vonfram khí (GTAW/TIG) là tiêu chuẩn vàng cho các đường hàn gốc và đường nóng nhờ khả năng kiểm soát nhiệt và ô nhiễm chính xác. Hàn hồ quang kim loại được che chắn (SMAW) có thể được sử dụng để lấp đầy các phần dày hơn bằng các điện cực phù hợp.
Lựa chọn kim loại phụ: Đây là điều tối quan trọng để đảm bảo tuổi thọ của khớp.
ERNiCu-7 (Chất độn Monel 60/Hợp kim 400): Đây là lựa chọn-ưu tiên trong ngành khi kết hợp cả 90-10 và 70-30 Cu-Ni. Thành phần đồng-niken của nó cung cấp kim loại hàn chống ăn mòn tương thích với độ bền hàn cao và khả năng chống nứt tuyệt vời. Nó đặc biệt hiệu quả đối với dịch vụ nước biển.
Chất độn phù hợp (ERCuNi): Có thể sử dụng nhưng dễ bị nứt nóng hơn và yêu cầu kỹ năng thợ hàn đặc biệt. Phổ biến hơn cho hợp kim 90-10.
Chất độn-khớp quá mức (ERNiCr-3/Hợp kim 625): Được sử dụng cho các dịch vụ quan trọng hoặc khi hàn Cu-Ni với các hợp kim khác như thép không gỉ.
Các bước thủ tục bắt buộc:
Làm sạch tỉ mỉ: Loại bỏ tất cả các oxit, dầu mỡ và hơi ẩm khỏi bề mặt khớp. Sử dụng bàn chải bằng thép không gỉ dành riêng cho Cu{1}}Ni để tránh nhiễm bẩn sắt.
Làm sạch lại: Lớp nền khí trơ 100% (Argon) là cần thiết để ngăn chặn quá trình oxy hóa ("đường") của hạt bên trong, điều này sẽ trở thành tâm điểm cho sự ăn mòn rỗ.
Nhiệt đầu vào được kiểm soát: Sử dụng các hạt có dây buộc chứ không phải dạng dệt. Duy trì nhiệt độ giữa các đường truyền nghiêm ngặt dưới 150°C (300°F). Nhiệt độ quá cao làm mở rộng Vùng ảnh hưởng nhiệt (HAZ), khiến hạt phát triển và hình thành kết tủa làm suy giảm khả năng chống ăn mòn.
-Bài đăng không thể thương lượng-Xử lý mối hàn: Sau khi hàn, màu nhiệt (oxit nhìn thấy được) trên mối hàn và HAZ phải được loại bỏ. Điều này đạt được bằng cách:
Ngâm chua: Bôi dung dịch hoặc hỗn hợp axit flohydric nitric-. Điều này hòa tan các oxit và quan trọng là làm thụ động lại bề mặt, cho phép hình thành màng Cu₂O bảo vệ mới, liên tục.
Thụ động hóa: Rửa sạch bằng nước sạch và để bề mặt khô trong không khí để hoàn thành quá trình hình thành màng.
Bỏ qua bước này sẽ để lại bề mặt hoạt động điện hóa sẽ dễ bị ăn mòn hơn, dẫn đến hư hỏng sớm ở các mối hàn.
4: Các giao thức đảm bảo chất lượng cụ thể và-thử nghiệm không phá hủy (NDT) nào là cần thiết cho các phụ kiện Cu-Ni trong dịch vụ quan trọng, chẳng hạn như nhà máy nước chữa cháy ngoài khơi hoặc nhà máy khử muối?
Đối với các dịch vụ quan trọng, việc xác minh vượt xa chứng chỉ vật chất. Chiến lược NDT nhiều{1}}lớp được triển khai:
Xác minh vật liệu:
Nhận dạng vật liệu tích cực (PMI): Sử dụng máy phân tích huỳnh quang tia X (XRF) cầm tay trên cả khớp nối và kim loại phụ trong mối hàn để xác nhận loại hợp kim chính xác (C70600/C71500) và phát hiện các hỗn hợp vật liệu nguy hiểm-.
Đánh giá chứng nhận: Đảm bảo cung cấp Chứng chỉ thử nghiệm nhà máy loại 3.1 hợp lệ theo EN 10204 (hoặc tương đương), liên kết phụ kiện với phân tích hóa học nhiệt và thử nghiệm đặc tính cơ học.
Kiểm tra kích thước và trực quan: Xác minh sự phù hợp với kích thước B16.9/B16.11, kiểm tra các khuyết tật bề mặt như lớp phủ hoặc vết xước sâu và đảm bảo các góc xiên thích hợp ở các đầu mối hàn.
-Kiểm tra mối hàn không phá hủy (đối với các phụ kiện B467 được chế tạo và mối hàn hiện trường):
Kiểm tra thâm nhập thuốc nhuộm (PT): Áp dụng cho mối hàn bên ngoài của tất cả các phụ kiện hàn-ổ cắm và các mối hàn của các phụ kiện hàn đối đầu-được chế tạo (chữ chữ T, khuỷu tay) để phát hiện các vết nứt nứt bề mặt-, thiếu sự kết hợp hoặc độ xốp.
Kiểm tra bằng chụp ảnh phóng xạ (RT): Bắt buộc đối với tất cả các mối hàn giáp mép-trong các hệ thống quan trọng. Điều này bao gồm đường nối dọc của phụ kiện B467 và tất cả các mối hàn hiện trường nối phụ kiện với đường ống. RT cung cấp hình ảnh vĩnh viễn về chất lượng mối hàn bên trong, cho thấy các khuyết tật thể tích như độ xốp bên trong, tạp xỉ hoặc độ ngấu không hoàn toàn.
Kiểm tra siêu âm (UT): Có thể được sử dụng cho các phần dày hơn hoặc để xác định kích thước các khuyết tật được RT phát hiện. Nó cũng được sử dụng trên các phụ kiện tường-nặng để kiểm tra các lớp ghép bên trong.
Kiểm tra áp suất: Bằng chứng về tính toàn vẹn của hệ thống cuối cùng. Sau khi lắp đặt, hệ thống đường ống hoàn chỉnh sẽ trải qua thử nghiệm thủy tĩnh ở mức gấp 1,5 lần áp suất thiết kế theo ASME B31.3. Tất cả các phụ kiện và mối hàn đều được kiểm tra rò rỉ trong quá trình thử nghiệm này, điều này cũng giúp điều hòa màng bảo vệ bên trong.
5: Tổng chi phí sở hữu (TCO) của một hệ thống sử dụng phụ kiện Cu-Ni so với hệ thống sử dụng thép cacbon phủ hoặc phụ kiện thép không gỉ siêu song công cho dịch vụ nước biển như thế nào?
Phân tích TCO cho thấy lý do Cu{0}}Ni thường thắng trong các ứng dụng hàng hải dài hạn-:
so với các phụ kiện bằng thép cacbon được lót/phủ bên trong:
CAPEX: Thép tráng ban đầu rẻ hơn đáng kể.
OPEX/Rủi ro: Lớp lót bên trong (ví dụ: cao su, epoxy) rất dễ bị hư hỏng trong quá trình lắp đặt, do búa nước hoặc do mảnh vụn. Một lỗ thủng duy nhất có thể dẫn đến sự ăn mòn thảm khốc dưới lớp thép, dẫn đến rò rỉ, ngừng hoạt động ngoài kế hoạch và thay thế tốn kém. Gánh nặng kiểm tra và bảo trì cao. Cu-Ni, đồng nhất và có khả năng chống ăn mòn-, không yêu cầu lớp lót như vậy và cung cấp dịch vụ bảo trì-với chi phí thấp, có thể dự đoán được trong nhiều thập kỷ.
so với Thép không gỉ Super Duplex (SDSS, ví dụ: UNS S32750)
CAPEX: Phụ kiện SDSS tương đương hoặc đắt hơn một chút so với phụ kiện 70-30 Cu-Ni.
Hiệu suất/TCO: SDSS có độ bền rất cao (cho phép thành mỏng hơn) và khả năng chống rỗ tuyệt vời. Tuy nhiên, nó không có khả năng chống bám bẩn sinh học, dẫn đến chi phí làm sạch bảo trì cao hơn và nguy cơ Ăn mòn dưới lớp cặn (UDC). Nó cũng dễ bị nứt ăn mòn do ứng suất (SCC) nếu xử lý nhiệt không đúng cách hoặc tiếp xúc với nhiệt độ cao. Hơn nữa, độ cứng cao của nó có thể gây khó khăn cho việc sửa đổi tại chỗ.
Điểm quyết định: SDSS vượt trội trong các ứng dụng nước biển có-áp suất cao, cường độ- cao, sạch và được khử trùng bằng clo. Các phụ kiện Cu-Ni vượt trội hơn trong các hệ thống dễ bị bám bẩn sinh học, trong các vùng nước bị ô nhiễm hoặc chứa sunfua-mà SCC là mối lo ngại hoặc ở những nơi dễ chế tạo tại hiện trường và có lịch sử phục vụ kéo dài hàng thập kỷ-đã được chứng minh. Độ tin cậy vốn có của Cu-Ni và mức bảo trì thấp hơn thường mang lại cho nó TCO vượt trội trong vòng đời tài sản 25 năm, mặc dù khoản đầu tư ban đầu có thể tương tự.
Kết luận: Đặc điểm kỹ thuật của phụ kiện đường ống Đồng{0}}niken là sự đầu tư vào tính toàn vẹn hệ thống-lâu dài. Giá trị của chúng không nằm ở chi phí đầu tiên thấp mà nằm ở việc cung cấp mạng lưới đường ống mạnh mẽ, đáng tin cậy và ít bảo trì{3}} giúp giảm thiểu rủi ro vận hành, thời gian ngừng hoạt động và chi phí vòng đời trong một số môi trường ăn mòn thách thức nhất trên trái đất.
